CARATTERISTICHE GENERALI

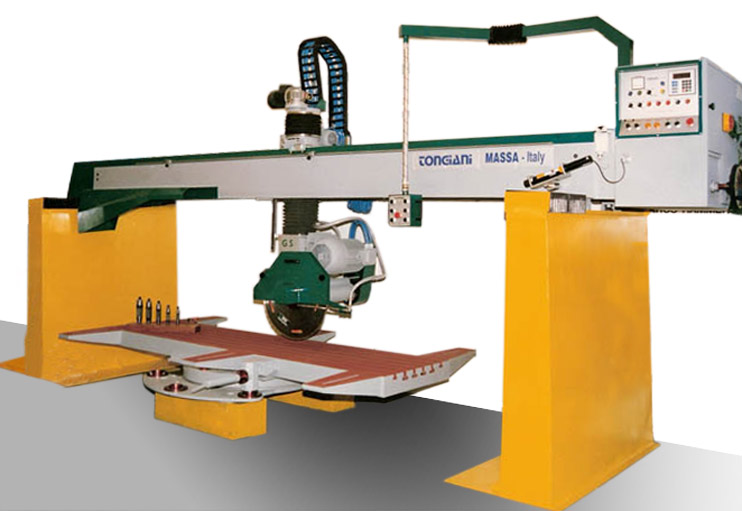

La fresatrice a ponte "APUANIA GS 3500" in fusione di ghisa "G25" rappresenta il completamento della serie di fresatrici Tongiani.
La macchina è caratterizzata dalle seguenti soluzioni tecniche:
- Ponte mobile su guida in bagno d'olio scorrevole su cuscinetti a spinte oblique con cremagliera e pignone autolubrificanti, il tutto protetto da soffietti termosaldati.

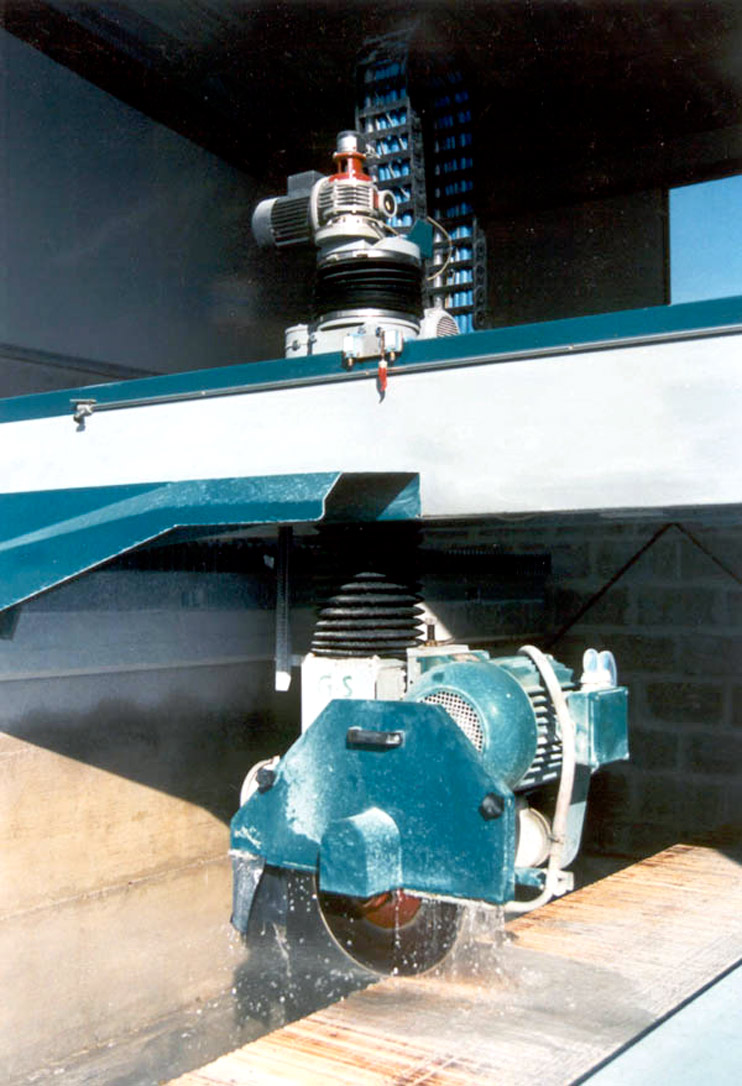

- Mandrino dimensionato per portare un disco da mm. 625 costituito da una robusta fusione in ghisa.
- Carrello portamandrino movimentato da motori temporizzati in corrente continua.
- Ponte movimentato con motori in corrente continua e controllato con encoder di massima precisione (tolleranza di mm 0,002), la posizione del ponte viene rilevata automaticamente e visualizzata in un display posto sul quadro di comando.
- Banco girevole, in fusione di ghisa, puo' essere bloccato sulle posizioni di 0°, 45°, 90° e con frenatura in tutti i gradi. La tavola di dimensioni mm. 3000x 800 è completa di mensole di allargamento di mm 325 sui due lati.

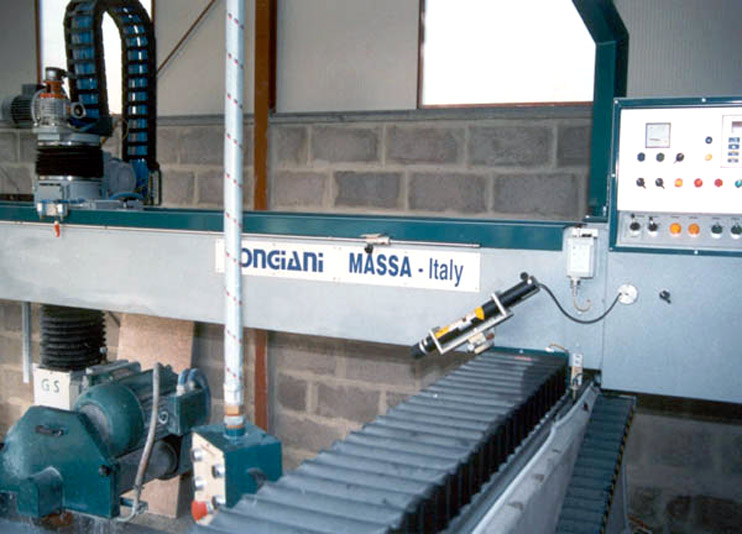

- Comandi concentrati in un apposito quadro applicato in testa al ponte. Pannello di servizio comprendente i pulsanti di manovra manuale per il posizionamento della macchina ad inzio lavoro, posto in un quadretto mobile in posizione accessibile durante il posizionamento delle lastre sul banco.
- Simulazione del taglio realizzata mediante proiezione con raggio laser sull'area di lavoro.
